梯度炉:GTF-MD-16系列





     Orton的梯度炉是一款功能强大、价格适中的仪器，是研究随温度变化物质反应的一个非常有效的手段。在一次烧制过程中，Orton梯度炉得到一系列随温度变化已知烧制过程的样品，这样用户就能研究烧制温度对陶瓷制品的影响。烧制结束后，用户可以在一定温度范围内研究样品的收缩、烧结程度、密度变化、空隙度、吸收率、表面积、颜色变化、结晶度、相态变化、电性能变化、磁性能变化，以及其他。Orton的梯度炉温度在室温和1600℃之间。

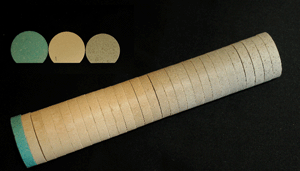

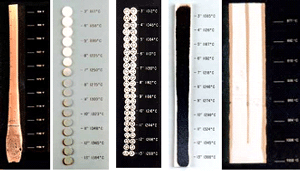

将绿色的陶瓷挤出条、压好的陶瓷片、球形陶瓷原料槽、或者釉瓷料放在Orton梯度炉的D-型管上，设置加热参数，然后由梯度炉自行执行即可。待炉子冷却后，将样品取出，并记录对应的位置，由此我们能知道样品的温度。由于样品的一端烧制温度低、另一端烧制温度高，用户很容易判断在多大的范围内烧制温度影响陶瓷制品的收缩、颜色、空隙度、粒子大小、玻璃化程度以及其他陶瓷温度。这些只是在一个炉子中完成。







Orton梯度炉介绍

Orton梯度炉（液化炉）是一款设计独特的水平管式炉，具有可控的、可重复的、线性温度梯度，线性温度梯度范围12"（300mm）或16" （405mm）长，依赖于管式炉的长度和隔热包装，温度梯度有120℃、160℃、240℃和320℃，梯度炉有四部份组成：梯度炉、温控仪、降压变压器以及温度显示系统。

1) 梯度炉是矩形的，金属屏蔽结构，覆盖了耐热的纤维绝缘材料，四根硅钼棒加热电阻缠绕在直径为2.875"的陶瓷加热管中，样品放置在顶部2.5"宽的D-形管上，D-形管材料为刚玉材料，这个D-形管坐落在陶瓷加热管上，在整个梯度监控区域，每隔2"有一个“S”型的热电偶，垂直穿透加热管，两个特殊形状的IFB端塞在加热管的两端，右侧的剖面图显示了梯度炉的结构。梯度炉的温度梯度线性关系非常好，这样整个梯度范围内，分布了无数个温度点，用户就能对不同温度点的玻璃情况进行详细研究。

2)  梯度炉的温度由通用温度控制仪（UTC）控制，UTC由以下部分组成：①用户可以编程的多级PID控制器，②SCR固体功率模块，③安培计，④ON/OFF电源开关，⑤以及合适的电源插座。PID控制器使用在炉子热端的热电偶进行控制，因此监控的温度梯度是从该控制温度点开始下降的。

3) 从温度控制仪UTC出来的电源，经过降压变压器，输送到硅钼棒加热电阻上。

4) 热电偶数字转化单元：将热电偶的电势差转化为相应的数值，为软件提供相应的温度值。



软件

麟文仪器与Orton联合开发了梯度炉的控制分析软件GRACE【GRADIENT   FURNACE】，使得梯度炉的操作更加简单和方便。所有的操作均是目前流行的Windows操作方式，具有以下功能：

1. 设置：包括升温程序的设置，可以升温、降温、也可以实现保温；炉子类型的选择；热电偶的自定义；温度的选择；数据文件的选择，数据文件以实验的日期时间为文件名，用户也可以自定义文件名；数据间隔的设置；气氛的控制开关；

2. 运行界面：实时显示所有热电偶温度、并实时显示温度梯度；实时显示当前运行温度段的状态。

3. 分析界面：可以对测试数据进行分析，可以显示运行时间、温度以及温度梯度，还可以直接打印出测试报告。











GTF-MD系列液化炉(梯度炉)的技术指标
