平板高温粘度计：PPV-1000/1200/1600系列

测定粘度在10⁹~10⁵P(10⁸~10⁴Pa.s)之间的玻璃粘度



玻璃粘度是一个广泛使用的研发、生产控制参数，粘度涉及玻璃加工参数、设计参数，按照ASTM C-1351M标准方法，Orton的PPV-1000/1200/1600平板高温粘度计，专门用于自动测量固体玻璃圆板的粘度（直径为6-12 mm，长度为3-6mm），在10⁹~10⁵P(10⁸~10⁴Pa.s)范围内玻璃的粘度随温度的变化。有两种操作模式，一种是升温模式、一种是等温模式，该粘度范围正好包括软化点温度范围（大约10⁷~10⁸P之间），但不是测定玻璃Littleton软化点温度的方法，玻璃软化点温度可以按照ASTM C-338方法，采用SP-1000/1100系列软化点仪，使用玻璃纤维方法测定玻璃软化点。

自动测定玻璃粘度随温度的变化

采用平板高温粘度计测定玻璃圆板一定粘度范围的温度，操作很简单的。操作者将玻璃圆板的体积输入计算机系统，将玻璃圆板放置在两片平板之间，加上砝码，准直LVDT（线性位移传感器），在计算机屏幕上点击“START”按钮，剩余的工作由仪器自己完成，操作人员可以离开了。操作人员在这段时间内可以做其他的事情，几分钟后，操作人员直接从计算机屏幕上可以看到粘度/温度相关关系的表格，操作非常简单。

PPV-1000/1200/1600系列平板高温粘度计能消除不同操作者的操作差异、判断上差异，PPV-1000/1200/1600系列高温粘度计对于研发（R&D）以及批量分析测试来说，具有简单、准确、可靠以及重复性好等优点。

简单：操作人员经过简单培训即可。测试样品准备后，操作人员将测试样品玻璃圆板的大小输入电脑，将测试样品玻璃圆板放置在两片平板之间，加上砝码，点击计算机屏幕上“START”按钮，剩余的工作由仪器来完成，操作人员即可离开，做其他的事情。测试完成后，计算机屏幕上显示粘度/温度相关关系的表格。

准确、可靠以及重复性好LVDT系统自动跟踪玻璃圆板的压缩，计算机自动计算玻璃的变形速率，同时计算温度范围内的粘度。彻底消除不同操作人员之间的误差、偏差，对于比较好的玻璃圆板来说，误差为±1℃。

灵活：用户可以完全按照ASTM C-1351M的操作程序进行操作，或者可以改变升温速度，提高样品的测试速度，提供粘度10⁹－10⁵泊范围内的粘度/温度的相关关系。

功能强大：数据采集软件实时显示测试结果以及测试进行过程中的测试条件；数据统计软件则显示不同样品的测试结果，产生一个报告，并可以自动计算一系列样品的粘度和温度相关关系表。

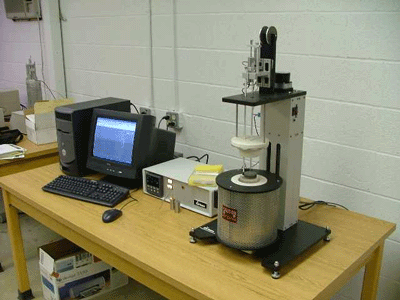

描述：PPV-1000/1200/1600系列平板高温粘度计是ASTM C-1351M标准方法的升级版，系统包括Orton PPV控制仪和Orton PPV软件。样品通过一个1000/1200/1600℃加热元件垂直管式炉来加热，“S”型的控制热电偶来监控和测定样品的温度，样品安装在支撑架上，该支架带一个马达系统，可以将样品提升或下降，进行装样或卸样。玻璃样品放置在顶板上，一块直径为44mm、6mm厚的耐热金属合金圆板，该金属圆板连接到探头棒的底部、下面的耐热金属合金圆板（直径也是44mm，厚度为6mm）。两个很薄的铂膜（直径为40mm，0.001英寸即25um厚度）放置在样品和上、下两个耐热金属圆板之间，便于取样和样品放置。样品和平行圆板堆积在一个固定位置的烧结石英玻璃或刚玉支架上。

  样品的压缩是通过一个垂直的，配重的，烧结的石英探头棒以及架空的LVDT（线性距离为±2.5mm）来监测，加载在样品上的负载可以通过在配重的滑轮系统两边加不同重量，包括三组重量。玻璃样品板的膨胀以及系统的移动这通过在一个12mm高的补偿块（耐热金属合金）上烧结石英补偿棒抵消，与LVDT线圈附件接触，样品的温度则通过在样品附近的“S”型热电偶进行监控。

 更高温度的平板高温粘度计（最高温度1,600℃）, 采用刚玉支架替代烧结石英支架，采用硅钼棒加热炉子替代铬铝钴耐热钢炉子。平板粘度计的高温选项，样品平板必须为铂合金。

PPV-1000/1200/1600系列高温粘度计的心脏部件为专门的Orton PPV软件，Orton 的PPV软件安装在PC机内，通过RS-232或USB接口与Orton的控制仪连接，操作者选择操作模式，并输入相应的样品尺寸以及施加的负载，软件命令PID控制器进行升温、从样品热电偶、LVDT系统采集数据；在计算机屏幕上实时显示数据；对数据进行计算、并以文本形式保存数据；软件也可以打开以前的测试数据进行分析、综合以及产生一份报告。

ASTM C-1351M加热模式测定玻璃粘度

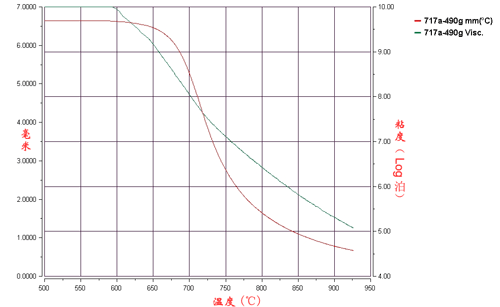

Orton的PPV软件按照ASTM C-1350M中的参数以5℃/分钟的速度加热炉子，在测试结束时，软件自动按照ASTM C-1351M标准方法中的公式计算粘度，在计算机屏幕上显示粘度/温度的相关关系，同时炉子等待下一个样品的测试。



ASTM C-1351M等温模式测定玻璃的粘度

     Orton PPV软件以预先设定的加热速率加热炉子到等温测试温度，在等温过程中采集数据，在测试结束时，软件自动按照ASTM C-1351M标准方法中的公式计算粘度，在计算机屏幕上显示粘度/时间的相关关系，同时炉子等待下一个样品的测试。
