旋转高温粘度计
型号：RSV系列（更新时间：2024/11/18）
可用于熔融玻璃/熔融煤灰/熔岩
测定在 105~0.1P(104~0.01Pa.s)之间熔融玻璃/熔融煤灰/熔岩的粘度
Orton的RSV-1600旋转高温粘度计（熔融玻璃/熔融煤灰/熔岩粘度计）是按照ASTM C-965 程序A标准方法设计的，测定不同温度下熔融玻璃/熔融煤灰/熔岩的粘度，RSV-1600是一种旋转高温粘度计，采用恒定旋转速度方法来测定熔融玻璃/熔融煤灰/熔岩在特定温度下的粘度，得到熔融玻璃/熔融煤灰/熔岩的粘度/温度相关关系曲线，本系统也可以按照ASTM C-1276以及ISO 7884/2标准方法用于测定。

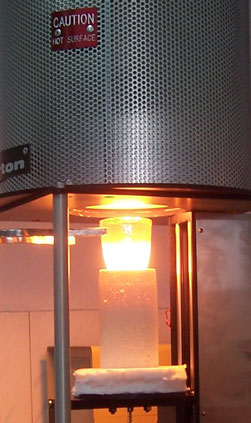

Orton设计的炉子系统，可以放置用户提供的铂金坩锅/刚玉坩埚/石墨坩埚，左边的图即为最高温度为1600℃、实验室使用的旋转高温粘度计，可放置的坩锅最大为60mm（2.36"）高、上面的外径为73mm（2.87"）、下面的外径为57mm（2.24"），可以放置大约300g左右的熔融玻璃。
右图则是该系统的剖面图，展示了高温旋转粘度计的基本部件，放置玻璃样品的坩埚放置在底座上，炉子采用垂直硅钼棒为加热单元、S型控制热电偶控制炉子加热速度和样品温度。样品有一根专门监控热电偶来测量样品的温度。通用型温控仪（见上图）包含一个多段可编程的PID控制器Honeywell UDC3200、限制电流的可控硅功率控制模块、电流表，温控仪用于在不同的升温/降温速率以及保持时间下控制炉子的加热循环。
炉子是固定在支撑结构上，坩埚的底座是电动升降，自由进出炉子，便于装有熔融样品的坩埚的操作，既安全、操作也简单。转子以及粘度计测试头可以手动下降和提升，整个旋转粘度计的设计可以完全按照用户的坩埚尺寸、粘度范围、部件活动的方法、以及预算来设计。
由于炉子结构的特殊设计，用户可以热操作坩埚的放置和取出，这样的设计可以减少用户的后处理时间，例如对于玻璃来说，可以在高温下将坩埚取出，将熔融玻璃直接倒出，在热的情况下降坩埚扔进水中，这样便于坩埚的处理，而不需要使用氢氟酸来处理坩埚。在实验紧张的情况下，可以连续进行玻璃粘度的测试。
炉子的升温/降温/保温、以及粘度计转子的转速控制和扭矩数值的读取由专有软件VISCO控制和实时显示。

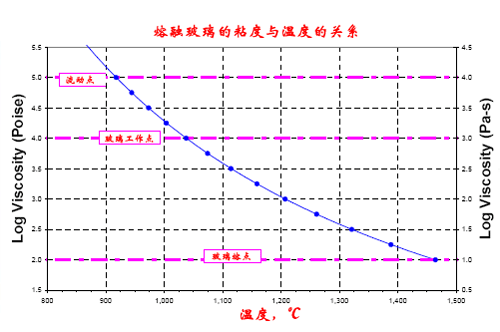

等温测试
熔融玻璃/熔融煤灰/熔岩保持在预先设定的温度下平衡，通过坩锅下面的样品热电偶监控熔融样品的温度，并将温度值传输到计算机软件或温控仪面板上、实时显示。并通过软件启动转子的旋转，软件会自动控制转子的转速，Brookfield粘度计以软件VISCO设定的旋转速度控制转子的旋转，VISCO软件界面上实时显示扭矩读数以及粘度值，VISCO软件实时显示和记录对应的粘度值。
NIST SRM717A标准玻璃RSV 1600等温实际测试数据
| 样品温度(℃) | 粘度(cP) | Log[粘度,Pa.s] | NIST证书数据注1 |
| 1560 | 10240 | 1.01 | 0.99±0.06 |
| 1475 | 19040 | 1.28 | 1.22±0.06 |
| 1400 | 32640 | 1.51 | 1.46±0.07 |
| 1332 | 57760 | 1.76 | 1.70±0.08 |
1272 |
93920 |
1.97 |
1.93±0.10 |
| 1218 | 163000 | 2.21 | 2.17±0.11 |
| 1168 | 266000 | 2.42 | 2.41±0.12 |
| 1124 | 451000 | 2.65 | 2.65±0.13 |
| 1083 | 765000 | 2.88 | 2.89±0.14 |
| 1027 | 1680000 | 3.23 | 3.25±0.14 |
| 991 | 2820000 | 3.45 | 3.52±0.15 |
| 961 | 4750000 | 3.68 | 3.75±0.15 |
| 931 | 8130000 | 3.91 | 4.00±0.16 |
注1：该NIST证书数据是按照NIST SRM 717A标准玻璃证书公式计算得到的：
动态测试
我们更推荐用户采用动态测试：先把炉子升温到设定的最高温度，然后以设定的降温速率降温，软件VISCO实时记录控制温度/样品温度/扭矩/转子转速，并实时计算粘度,如右图所示。

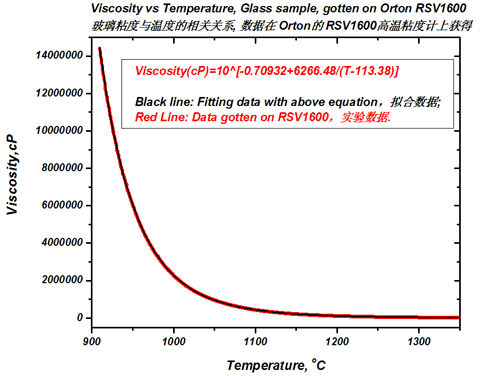

右图中红色曲线是专用软件记录的玻璃粘度随温度的变化；黑色曲线是拟合得到的，由此我们可以计算任何温度点对应的粘度值，也可以外推到更高温度或更低温度下的粘度值，可以在更宽的温度范围内了解材料的粘度性能。
NIST SRM717A标准玻璃RSV 1600动态实际测试数据
| 样品温度(℃) | 粘度(cP) | Log[粘度,Pa.s] | NIST证书数据注2 |
| 1555 | 9840 | 0.99 | 1.00±0.06 |
| 1466 | 17840 | 1.25 | 1.25±0.06 |
| 1388 | 31240 | 1.50 | 1.50±0.07 |
| 1318 | 55760 | 1.75 | 1.75±0.08 |
1256 |
105000 |
2.02 |
2.00±0.10 |
| 1201 | 181000 | 2.26 | 2.25±0.11 |
| 1151 | 321000 | 2.51 | 2.50±0.12 |
| 1106 | 574000 | 2.76 | 2.75±0.13 |
| 1065 | 1020000 | 3.01 | 3.00±0.14 |
| 1028 | 1780000 | 3.25 | 3.25±0.14 |
| 993 | 3110000 | 3.49 | 3.50±0.15 |
| 961 | 5490000 | 3.74 | 3.75±0.15 |
注2：该NIST证书数据是NIST SRM 717A标准玻璃证书数据。
软件
麟文仪器与Orton公司联合开发了高温粘度计的专业软件VISCO，包括下面功能：

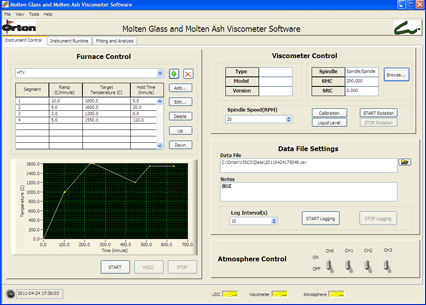

1. 设置：包括升温程序的设置，可以升温速率、降温速率、也可以实现保温；软件自动读出Brookfield粘度计的型号，选择转子的型号和参数，软件查找高温液体的液面，转子的校正；数据文件的选择、数据记录的间隔设置；气氛的控制开关；
2. 运行界面：实时显示控制热电偶温度、坩埚底部样品热电偶温度、以及平均温度；实时显示当前运行温度段的状态；实时显示粘度数据，包括厘泊(cP)、泊(P)、帕.秒(Pa.s)、以及上述单位的对数值。

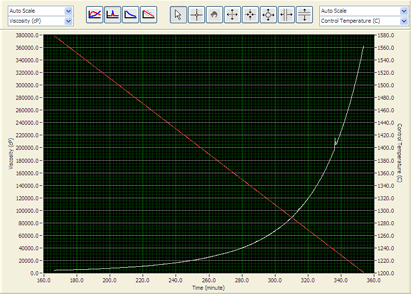

3. 分析界面：可以对测试数据进行分析比对，可以显示三坐标【时间、温度、粘度相关关系】，也可以直接显示双坐标【温度、粘度的相关关系】，可以直接打印出测试报告。
坩锅和转子
1. 用于熔融玻璃的坩锅和转子：一般来说是铂/铑合金制成的，虽然由于铂金的成本很高，但Orton/麟文仪器还是鼓励用户使用铂/铑合金的坩锅以及转子。许多玻璃公司可以比较容易得到价格比较低铂金，我们可以为用户提供有关铂/铑合金的坩锅和转子的加工图纸，这样用户能节省较多的费用。

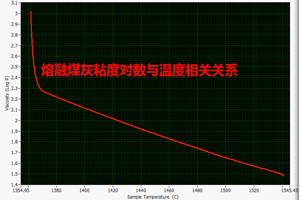

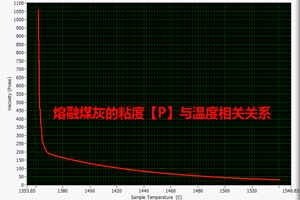

2. 用于熔融煤灰的坩埚和转子：我们采用刚玉材料作为熔融煤灰的坩埚和转子，采用独特的双坩埚设计，可以确保熔融煤灰粘度测定的平稳运行，可以简化煤灰样品的处理过程，提高测试效率。从下图，我们很容易判断熔融煤灰随着温度的下降而出现的拐点，结晶的开始。
3. 用于熔岩的坩埚和转子：由于熔岩的温度相对较低、粘度也较小，我们设计了适合于低粘度的不锈钢转子和不锈钢坩埚，以确保低粘度测试数据的准确。
RSV-1600熔融玻璃粘度测定仪的指标
仪器型号 |
RSV-1600 |
| 最高温度 | 1600℃，可以为用户提供1700℃的高温粘度计 |
| 热电偶 | S型，有两根，一根热电偶为控制热电偶，一根为样品热电偶 |
| 温度控制系统 | PID，Honeywell 自动控制器，软件控制程序升温/降温/保温 |
| 样品坩锅和转子 | 铂/铑合金坩埚和转子、刚玉坩埚和转子、不锈钢坩埚和转子。 |
| 粘度计 | Brookfield系列粘度计，按照下列范围选择： HB DV2T: 1×102~3×105P，10~3×104Pa.s，104~3×107cP HA DV2T: 25~8×104P，2.5~8×103Pa.s，2.5×103~8×106cP RV DV2T: 10~4×104P，1~4×103Pa.s，1×103~4×106cP LV DV2T: 0.1~4×102P，0.01~4×101Pa.s，10~4×104cP |
| 功率消耗 | 220伏，25安 |
